Краткое описание

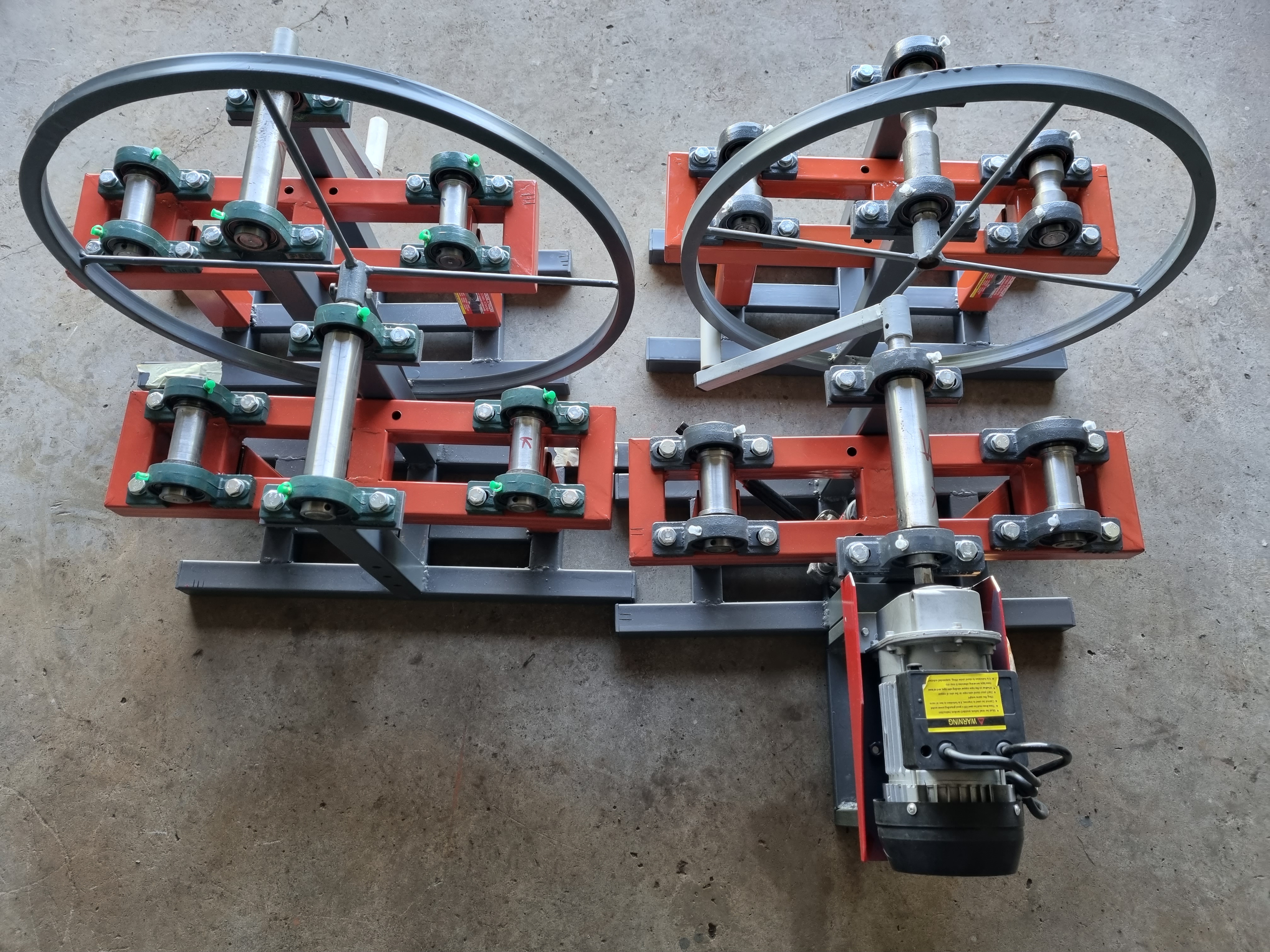

Трубогиб (профилегиб) – станок предназначенный для гибки профильной и круглой трубы, полосы, квадрата, арматуры, круга. Радиус изгиба от 200 мм. Максимальный размер профильной трубы-60*60 мм в серийном образце. Под заказ размеры могут быть изменены. Максимальный диаметр круглой трубы 60 мм. Станок задумывался как относительно дешевое устройство предназначенное для большого спектра работ. В процессе эксплуатации, выполнения различных работ были выбраны оптимальные размеры, компановка и удалены ненужные элементы, которые удорожали станок, но не помогали в работе. Станок сварен из профильной трубы с толщиной стенки 2-3 мм. Крепежные элементы с классом прочности не ниже 5.8. Привод может быть ручным или электрическим. Ручной предлагается либо ручкой, либо штурвалом. Штурвал значительно удобнее, но дороже в изготовлении. Электропривод 220 Вольт, 550 Вт, реверс. Вариант с электроприводом может быть использован и с ручным. Станок с ручным приводом может быть доукомплектован электроблоком. Мощность двигателя может быть увеличена (под заказ). Станок используется для изготовления навесов, козырьков, теплиц, арок, мебели и т.п.. Для работы необходим гидравлический, бутылочный домкрат высотой подхвата( высота в сложенном виде) до 200 мм и грузоподъемностью 2-5 тонн. Предпочтительнее большей груподъемности. Из-за широкой распространенности, гарантийных обязательств, разнообразия моделей и стоимости пересылки станок домкратом не комплектуется. Устройство опор валов станка позволяет регулировать их положение во всех плоскостях, что позволяет добиться ровного изгиба без боковой поддержки. Допускается одновременный изгиб нескольких труб в пределах 60 мм. Доставка осуществляется в любой город через систему « Европочта». Проводим консультации по ведению работ. Купить трубогиб в Беларуси - можно у нас! Купить профилегиб в Беларуси - можно у нас!

Рекомендации по применению

При закладке профтрубы в станок следует обратить внимание на положение сварного шва. Желательно расположить трубу швом вверх или вниз. Этим достигается более равномерное распределение нагрузки и уменьшается нежелательный увод трубы в сторону от продольной оси.

При уводе трубы в какую-либо сторону от продольной оси рекомендуем:

1. Отметить в какую сторону уходит труба.

2. Это не брак. Достаточно развернуть трубу другим концом (лучше сразу сделать метку) и продолжить изгиб. Труба выравнивается по продольной оси.

3. Если при прокатке нескольких труб уход стабильно одинаковый следует подрегулировать валы относительно друг друга. Для этого отпускаются болты крепления одной из сторон вала подвижной рамы и весь вал смещается в нужную сторону. (Осторожно! При необходимости, не следует стучать по корпусам подшипников, лучше по валам.) После чего болты зажимаются. Внимание! Продольное смещение трубы может быть вызвано как расположением валов относительно друг друга, так и свойствами самой трубы. Поэтому не следует принимать частых решений по регулировке.

Обычно при работе на трубогибе ставится цель – изготовление нескольких изогнутых дуг одинаковой кривизны. Казалось бы, достаточно контролировать высоту подъема подвижной рамы. Например, с помощью измерительной линейки установленной на одной из вертикальных стоек неподвижной рамы или применением упоров ограничивающих высоту подъема подвижной рамы. Однако многочисленные опыты показывают что все подобные способы не всегда дают положительный результат. Профильные трубы, даже из одной партии, часто по- разному реагируют на одинаковое давление и при одинаковых усилиях дуги получаются не всегда одинаковыми. Это свойство профильной трубы которое всегда нужно учитывать. Тем не менее, нам нужны одинаковые дуги и решение предлагается следующее:

1. Нарезаем трубу кусками строго одинаковой длинны.

2. Закладываем трубу в станок и прокатываем до получения нужной дуги. При этом важно соблюдать условие прокатки строго от края до края, либо от метки до метки.

3. Измеряем расстояние между концами изогнутой трубы (хорды или, другими словами, как-бы тетивы лука). Это наш контрольный размер.

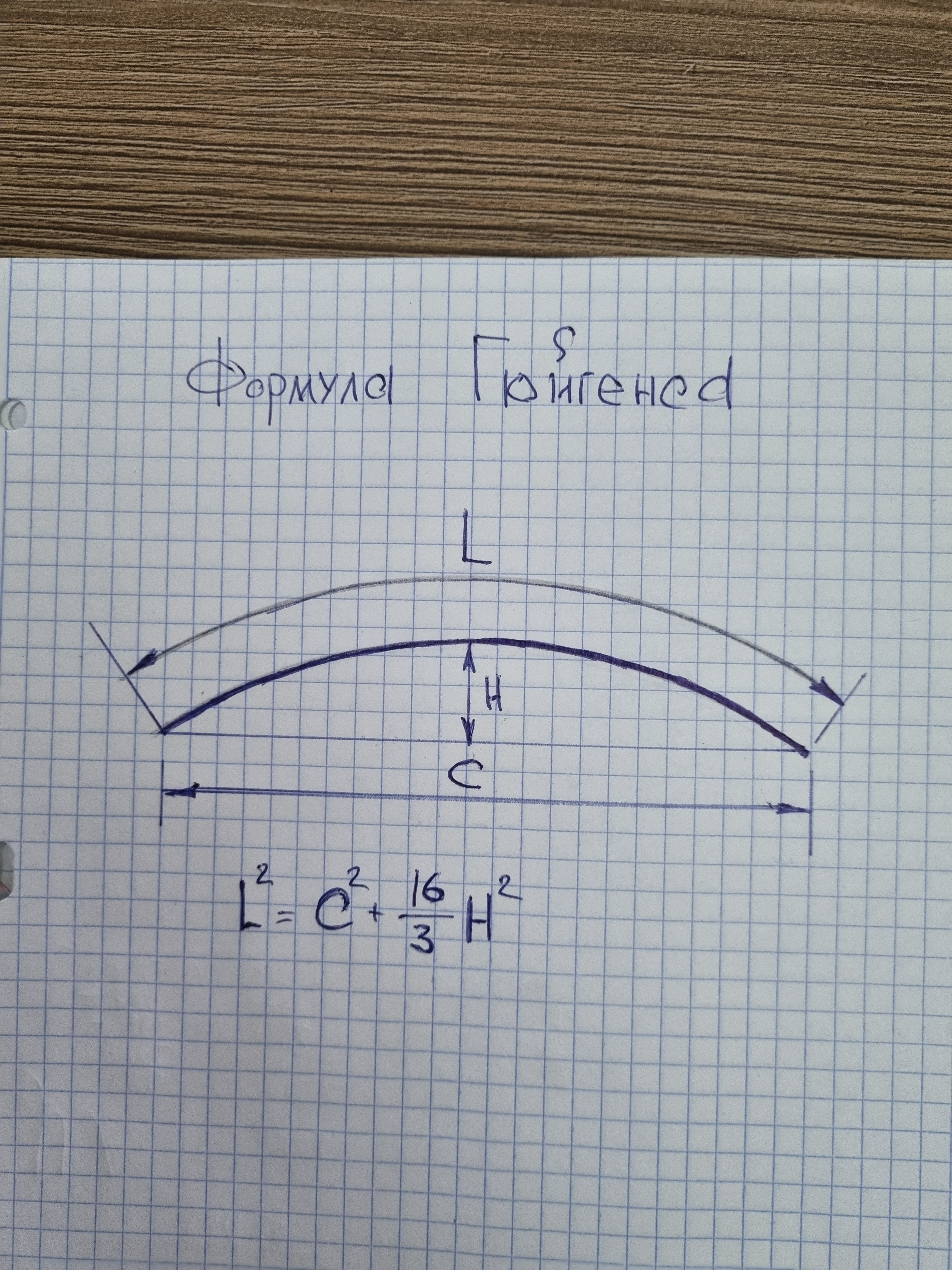

4. Прокатываем остальные куски трубы, добиваясь одинакового контрольного размера. При аккуратном выполнении всех пунктов мы получаем одинаковые дуги. Для вычисления длинны дуги и (или) заготовки удобно пользоваться формулой Гюйгенса.

Будьте осторожны когда вынимаете готовую, изогнутую трубу. Из-за смещения центра тяжести, она падает в сторону. Следует опускать домкрат постепенно и придерживать трубу.

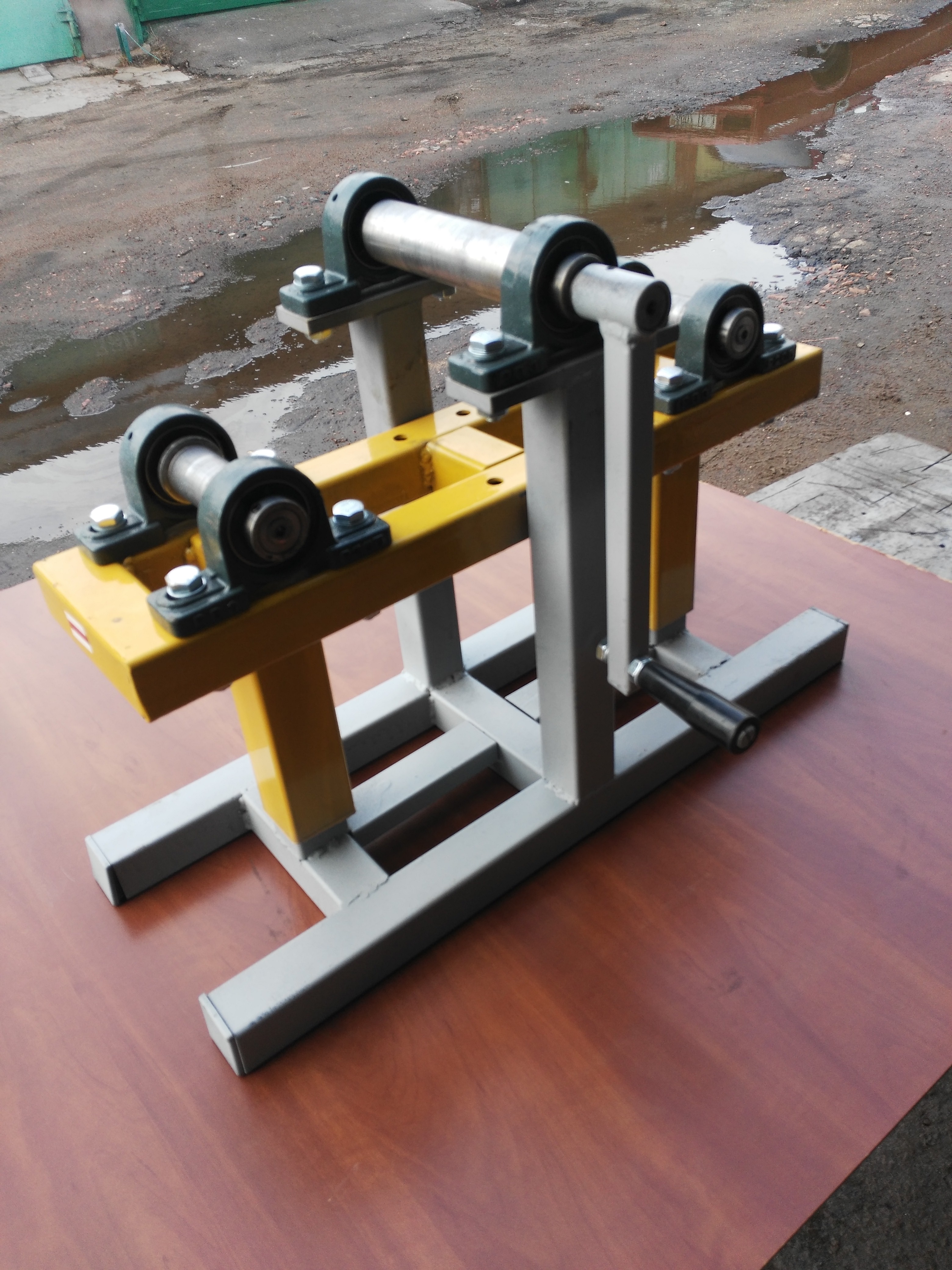

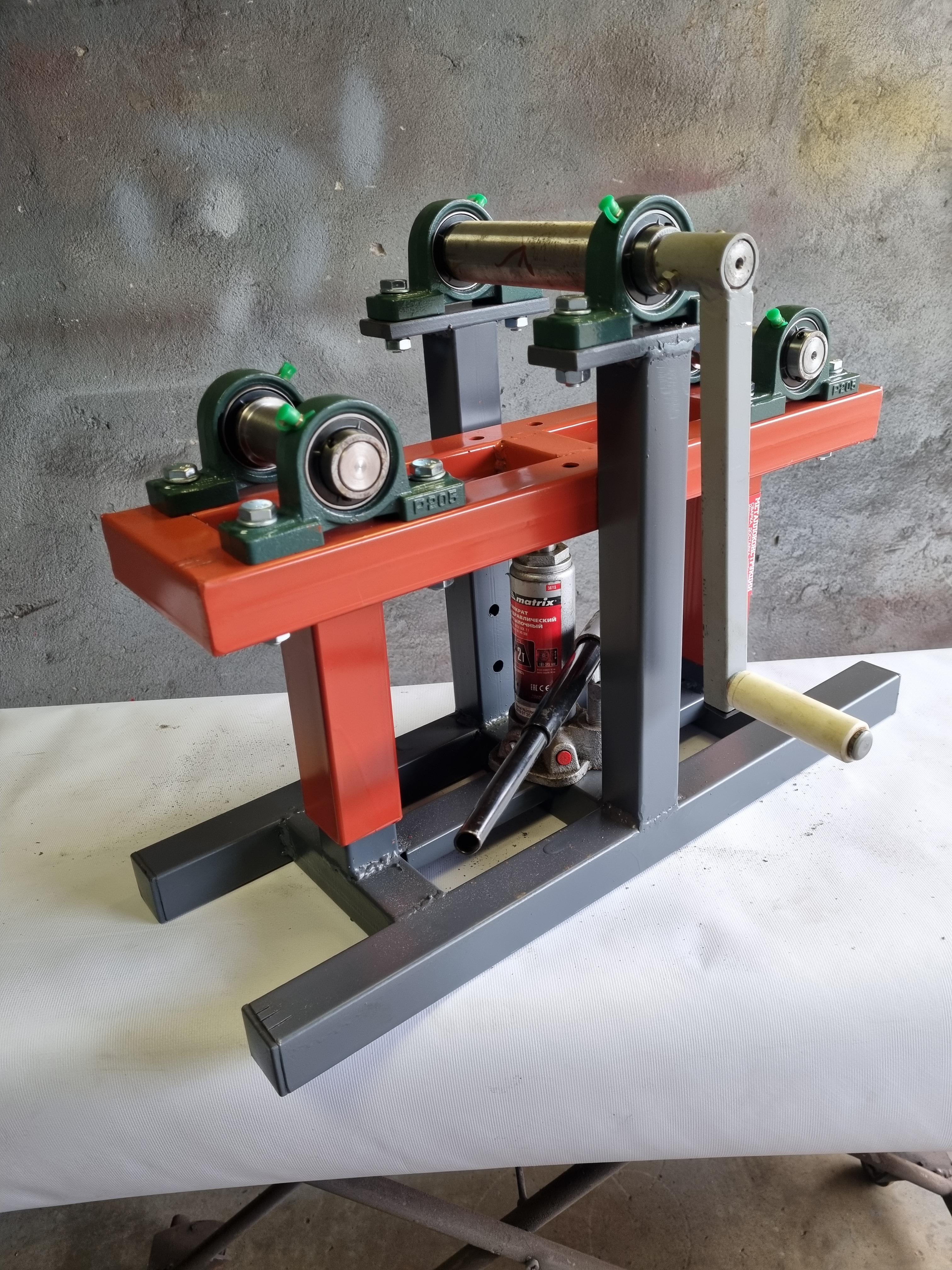

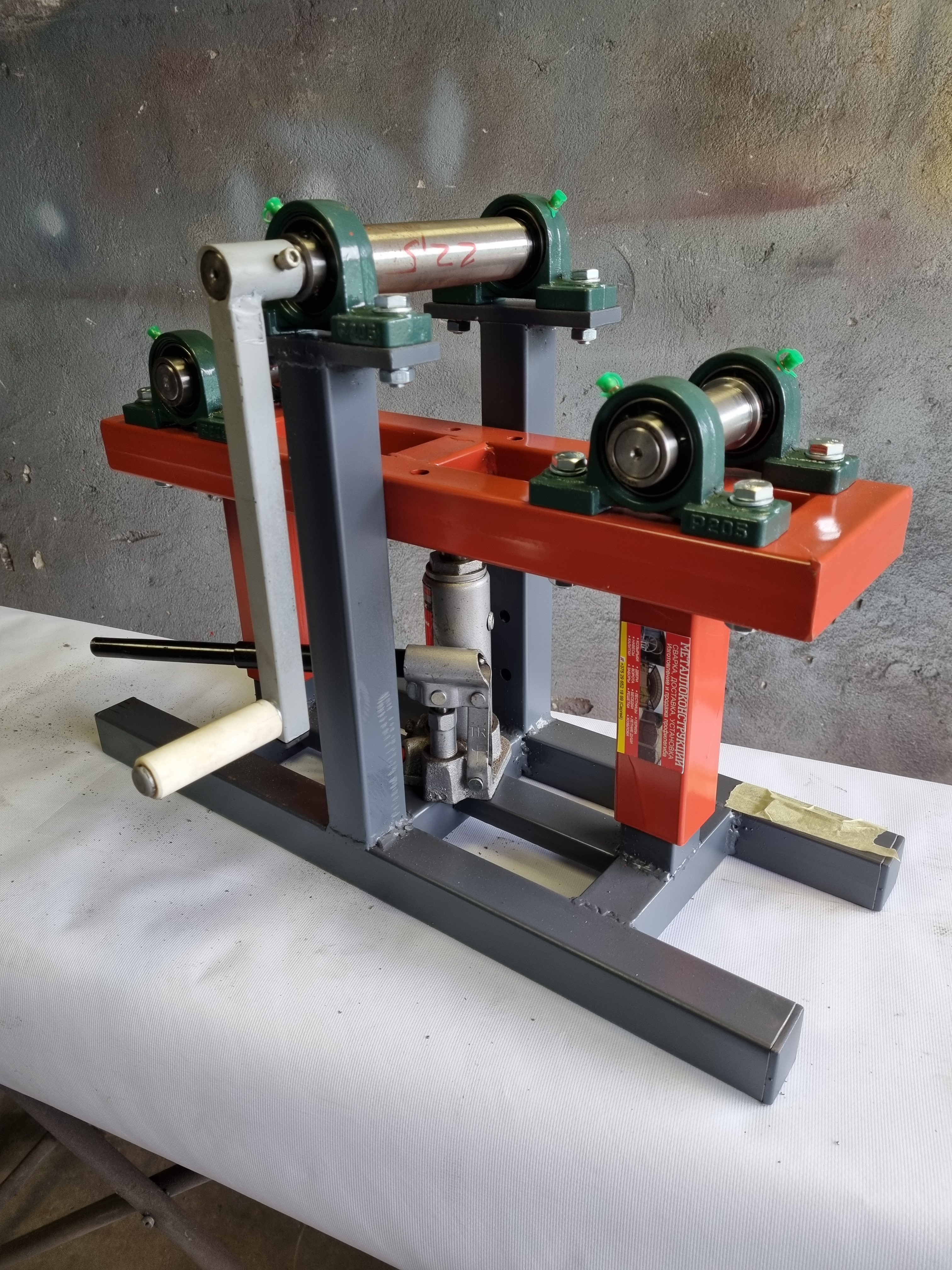

ТРУБОГИБ С РУЧНЫМ ПРИВОДОМ (РУЧКА)- 380 BYN

Бюджетный вариант. Привод- ручка- дешевле в изготовлении, но менее удобен при длительной работе. Человеку не очень нравятся однообразные движения. Тем не менее модель вполне работоспособна. К тому же, имея такой трубогиб, штурвал к нему можно сделать самостоятельно.

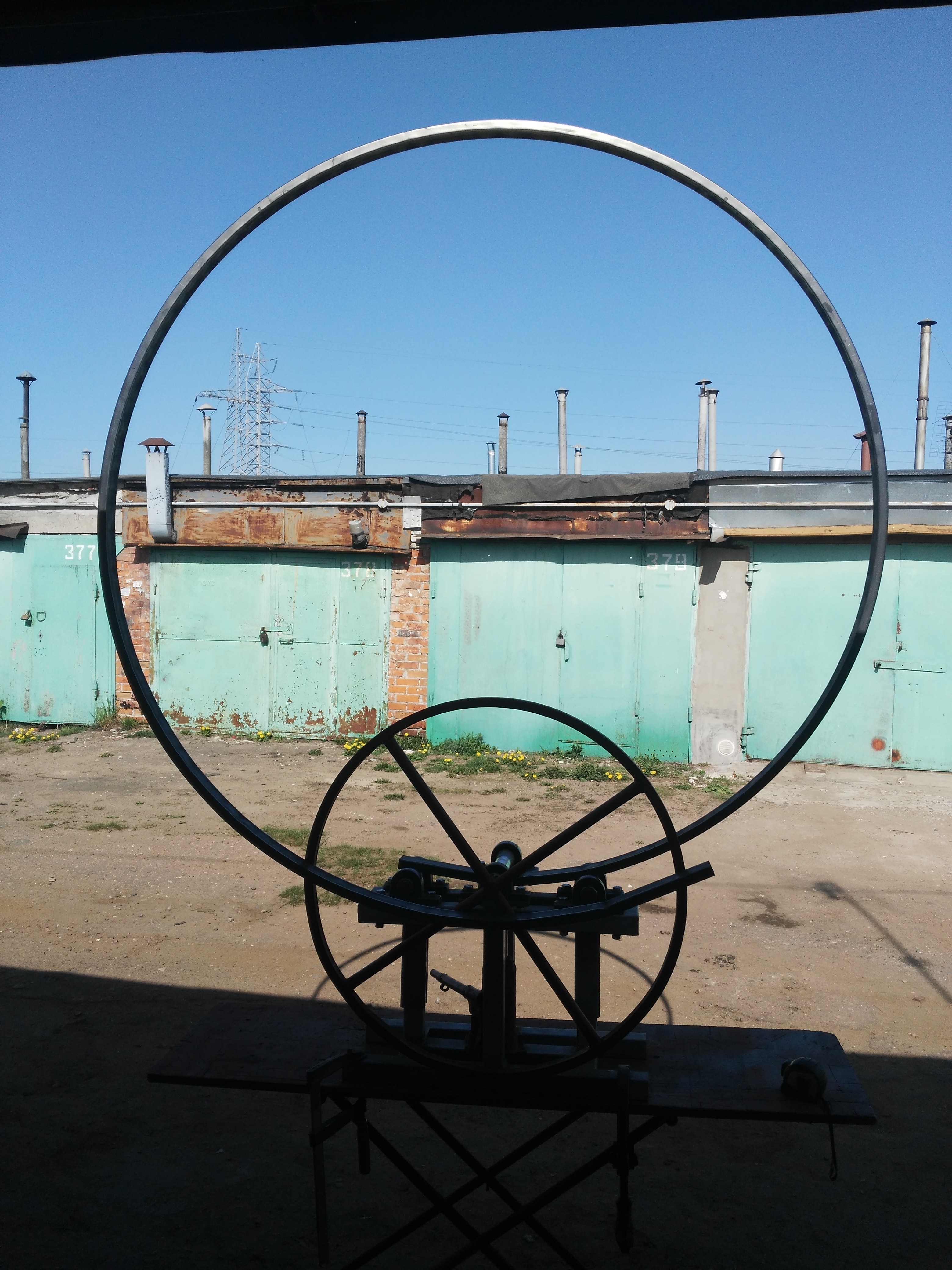

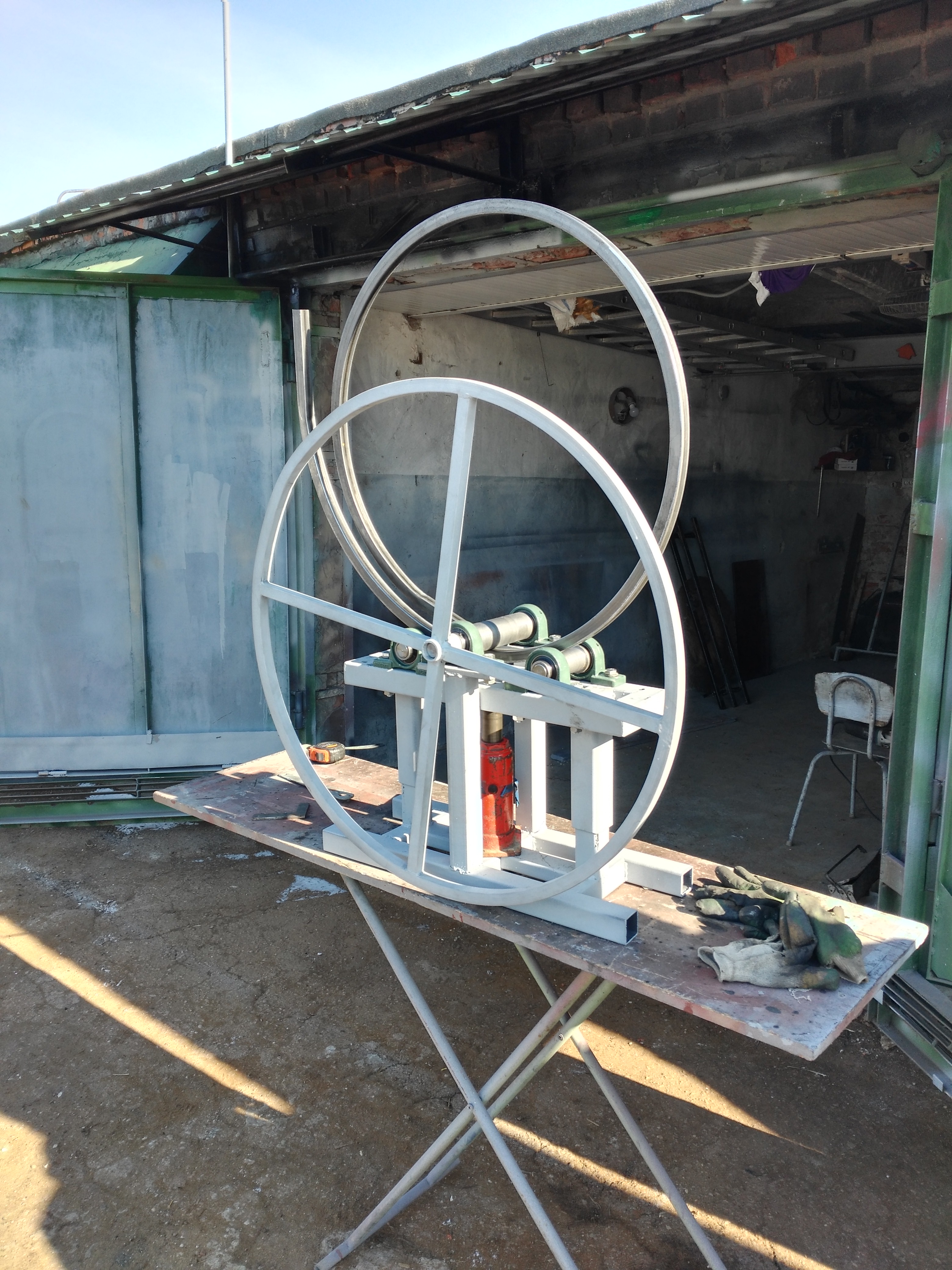

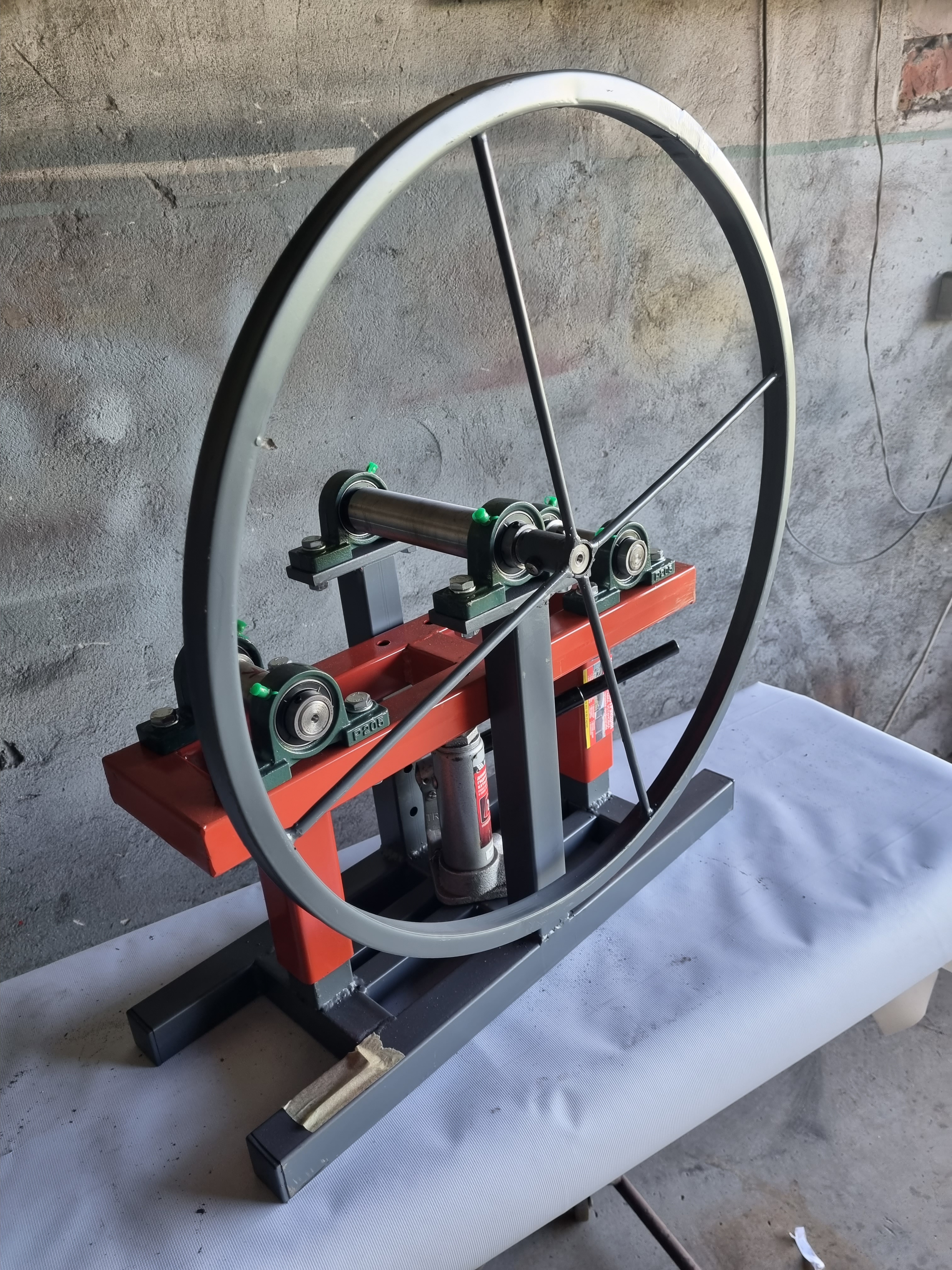

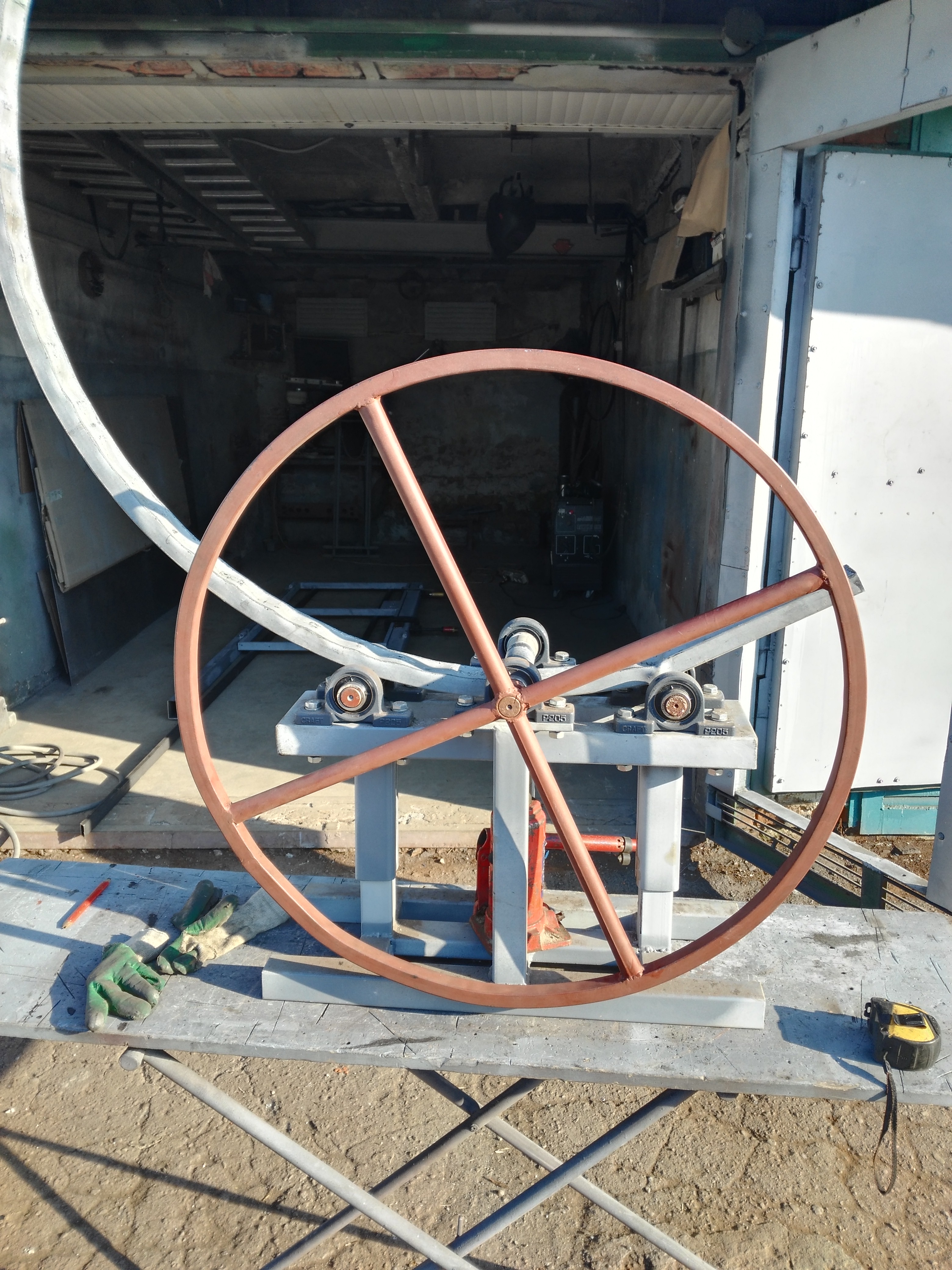

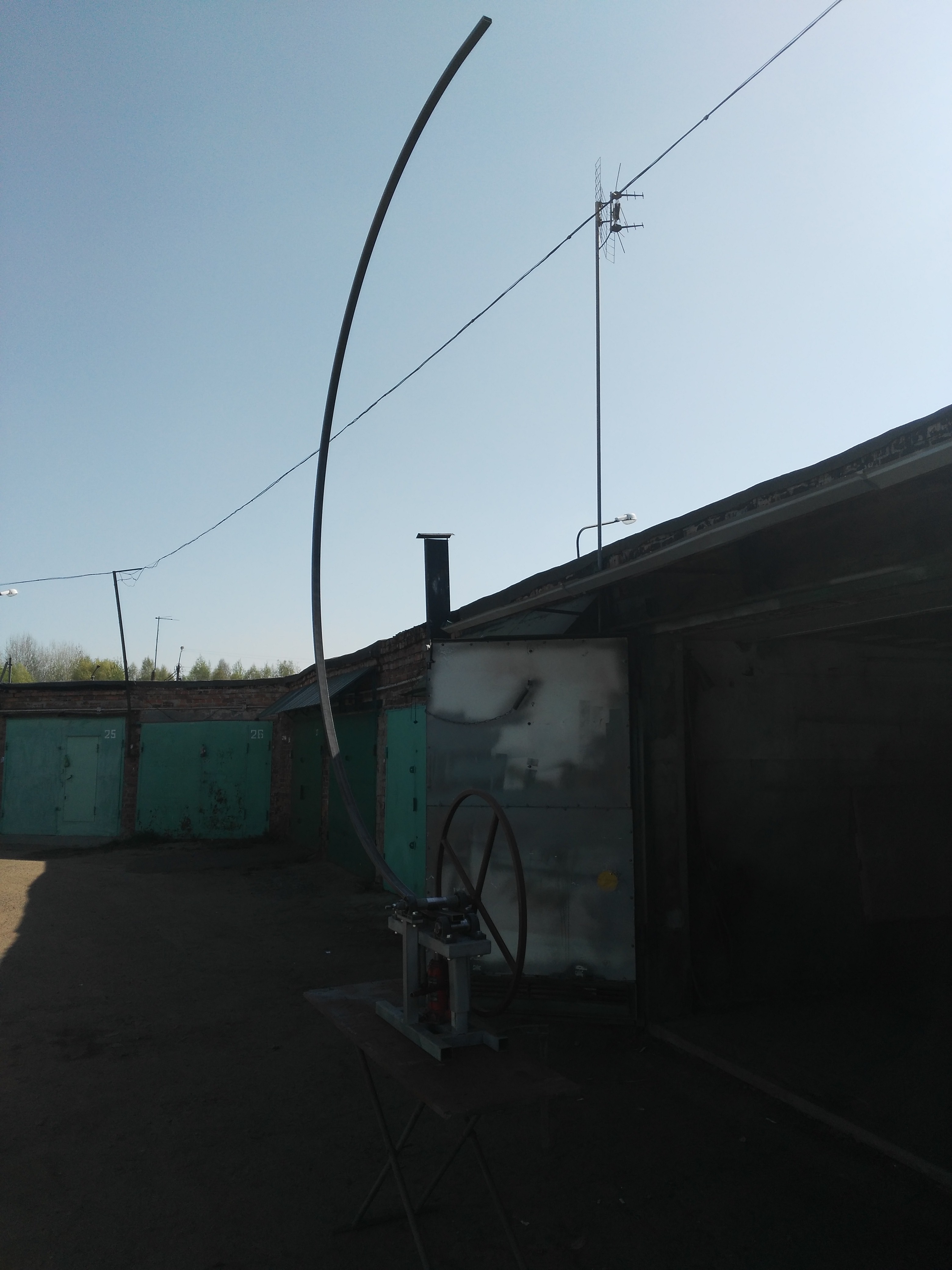

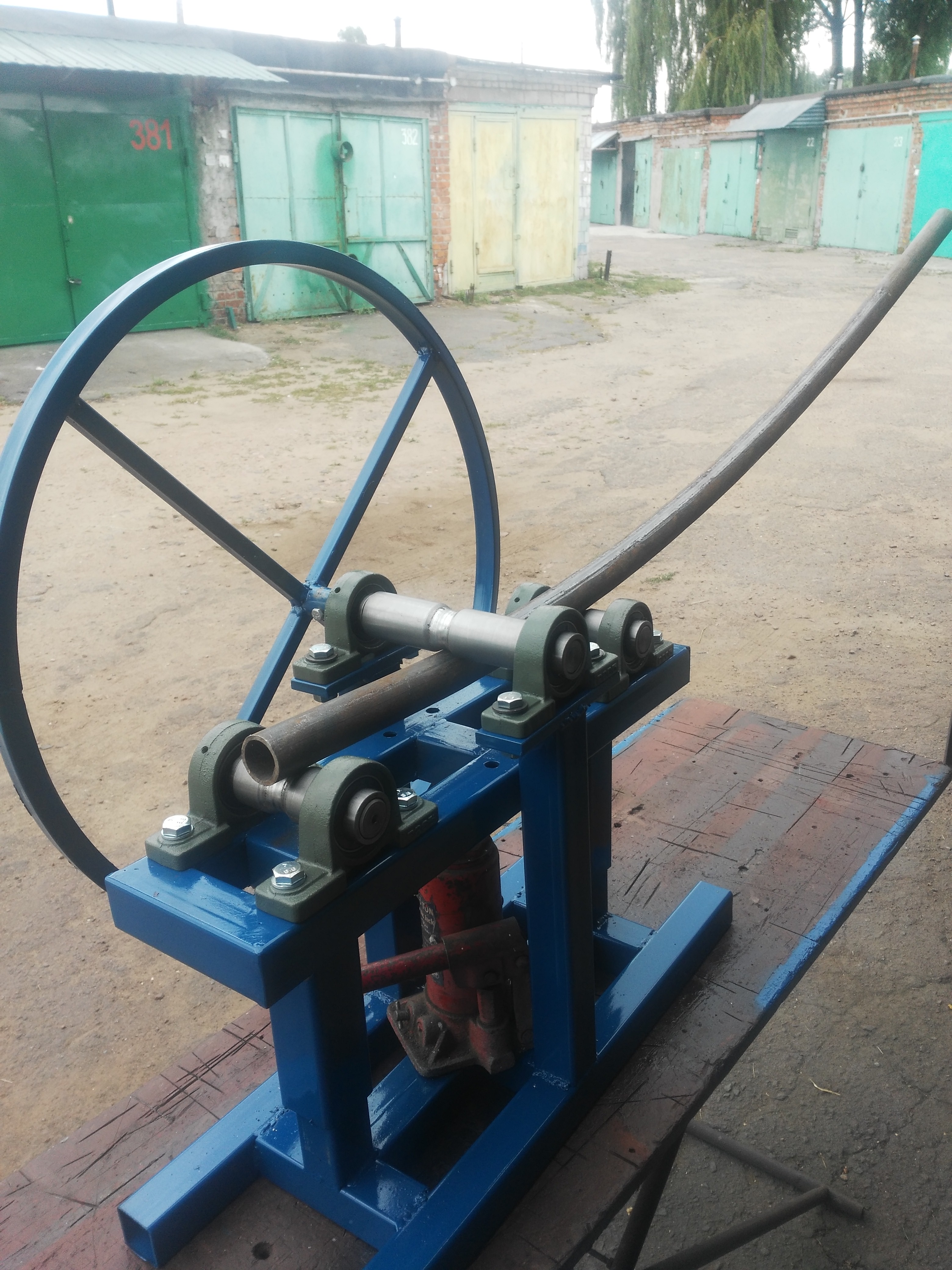

ТРУБОГИБ С РУЧНЫМИ ПРИВОДОМ (ШТУРВАЛ) - 420 BYN

Базовый комплект. Наиболее распространенная версия. Ручной привод – штурвал (колесо)- обеспечивает удобство в работе. Оптимальное решение если объем работ сравнительно большой. Цена указана без домкрата и доставки. .

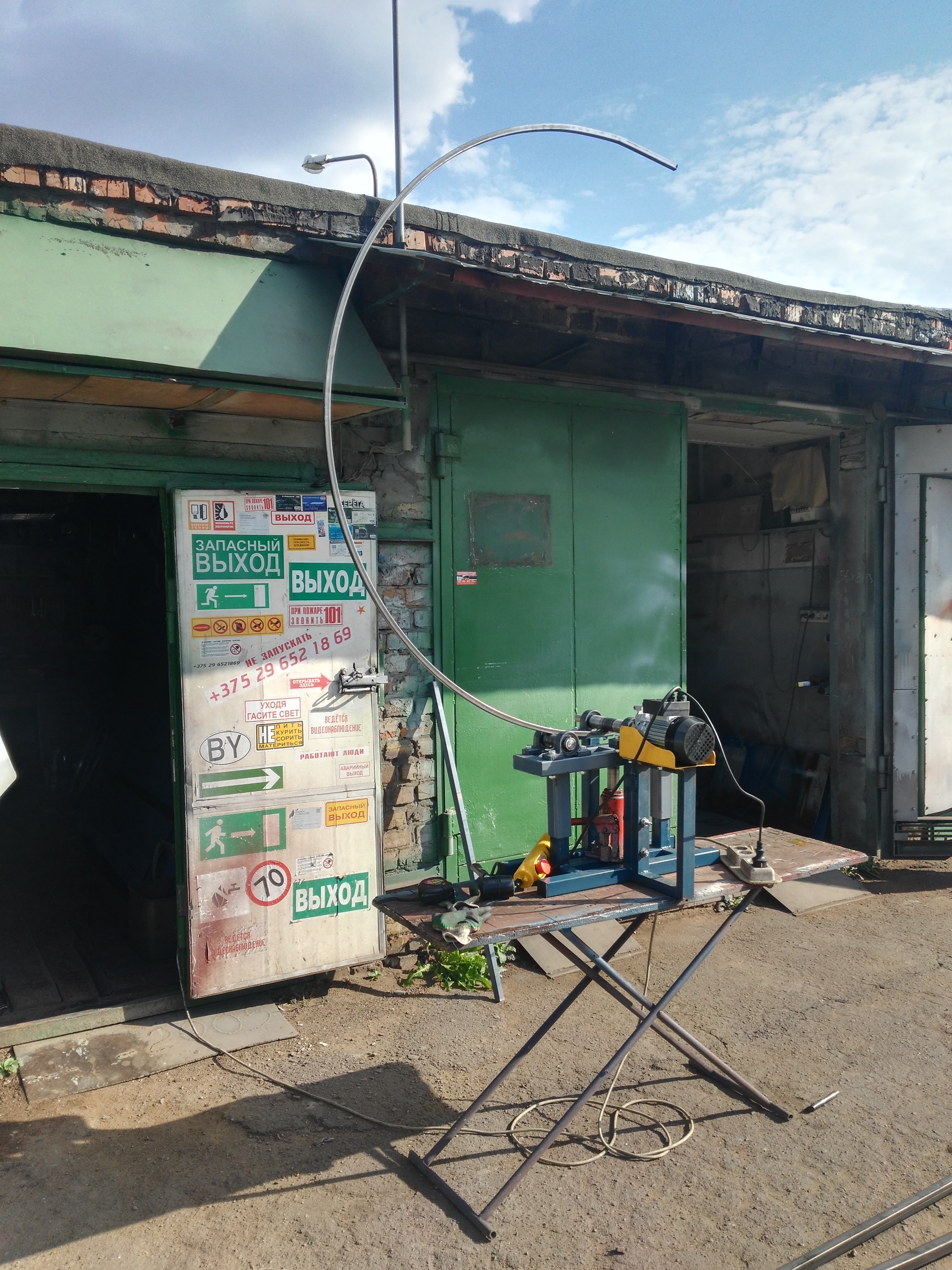

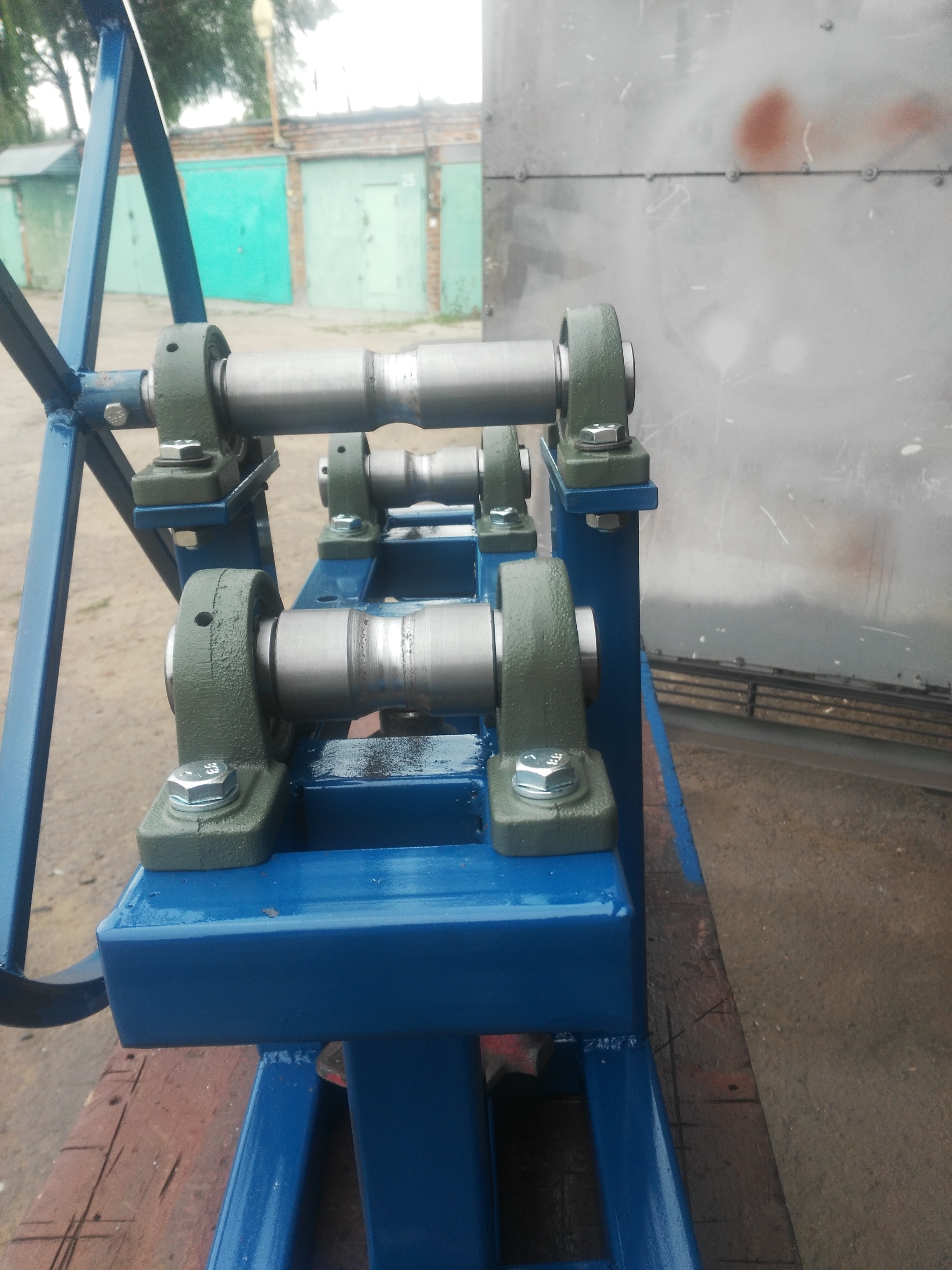

ТРУБОГИБ ДЛЯ КРУГЛОЙ ТРУБЫ - 380-420 BYN

Модель предназначена для гибки круглой трубы большой длинны. Универсальный комплект валов позволяет гнуть круглую трубу диаметром до 60 мм. Возможно изготовление валов строго под ваши потребности. Возможна поставка отдельно комплекта валов. Имея такой комплект Вы расширяете возможности базового варианта. .

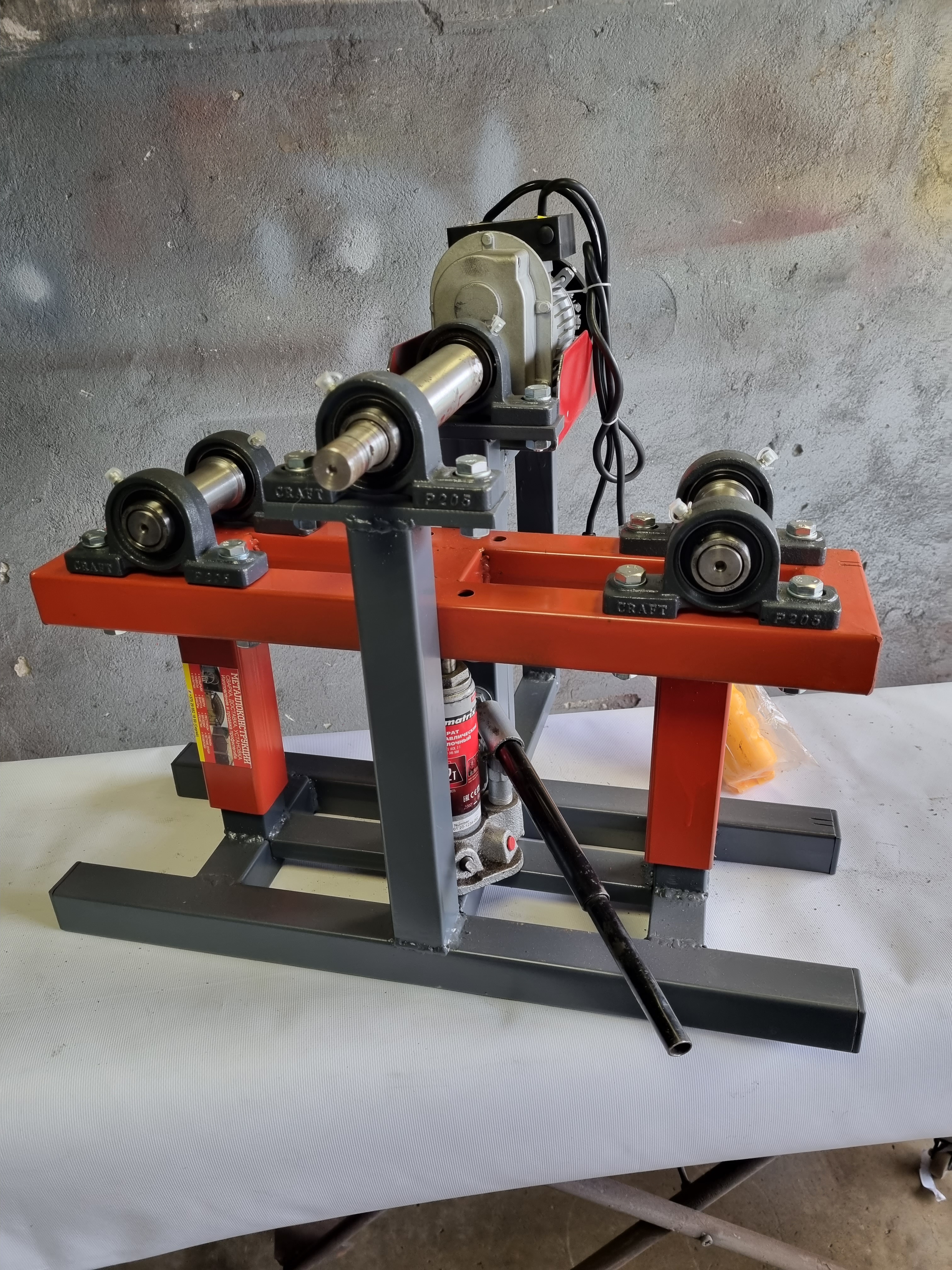

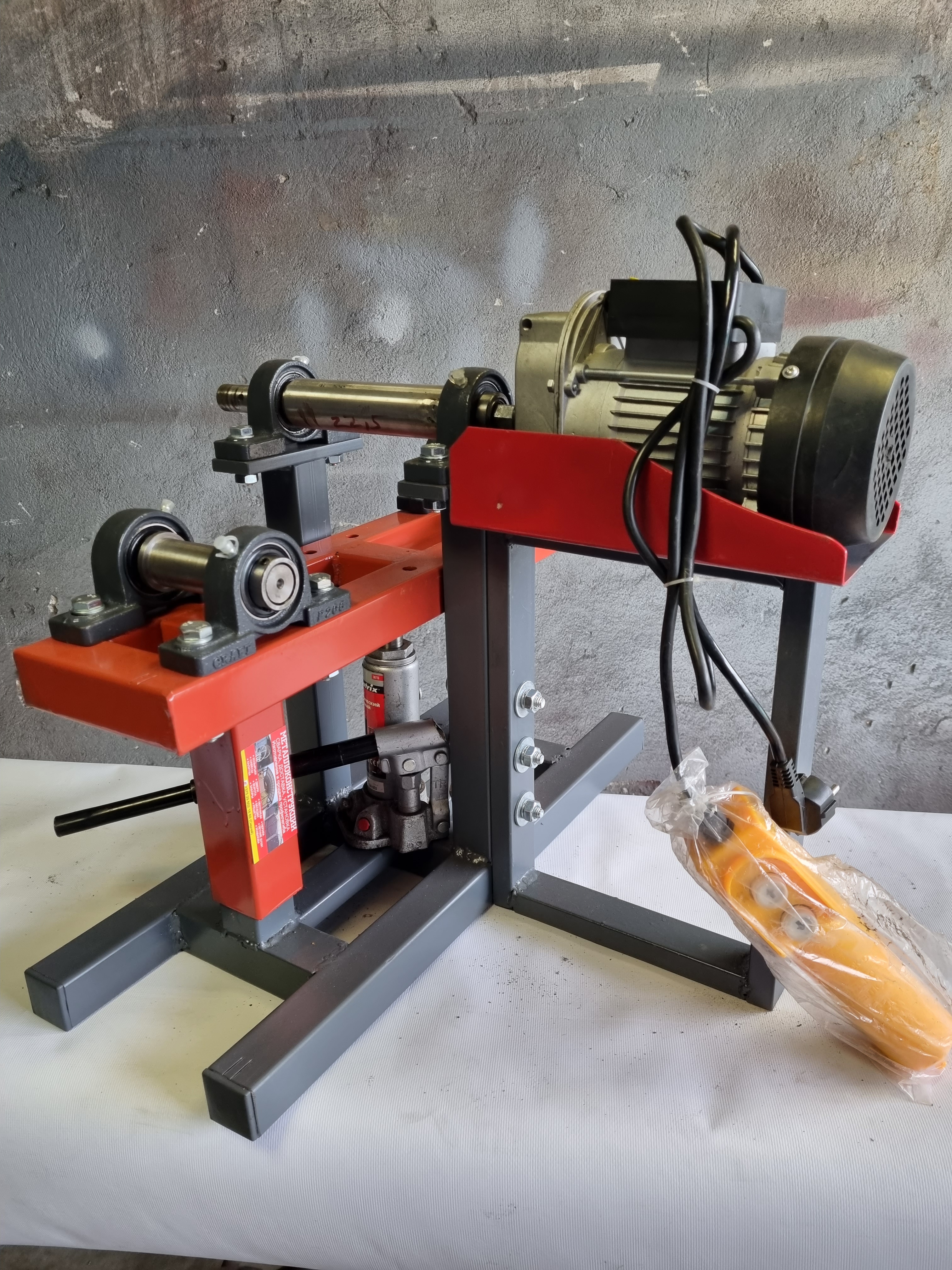

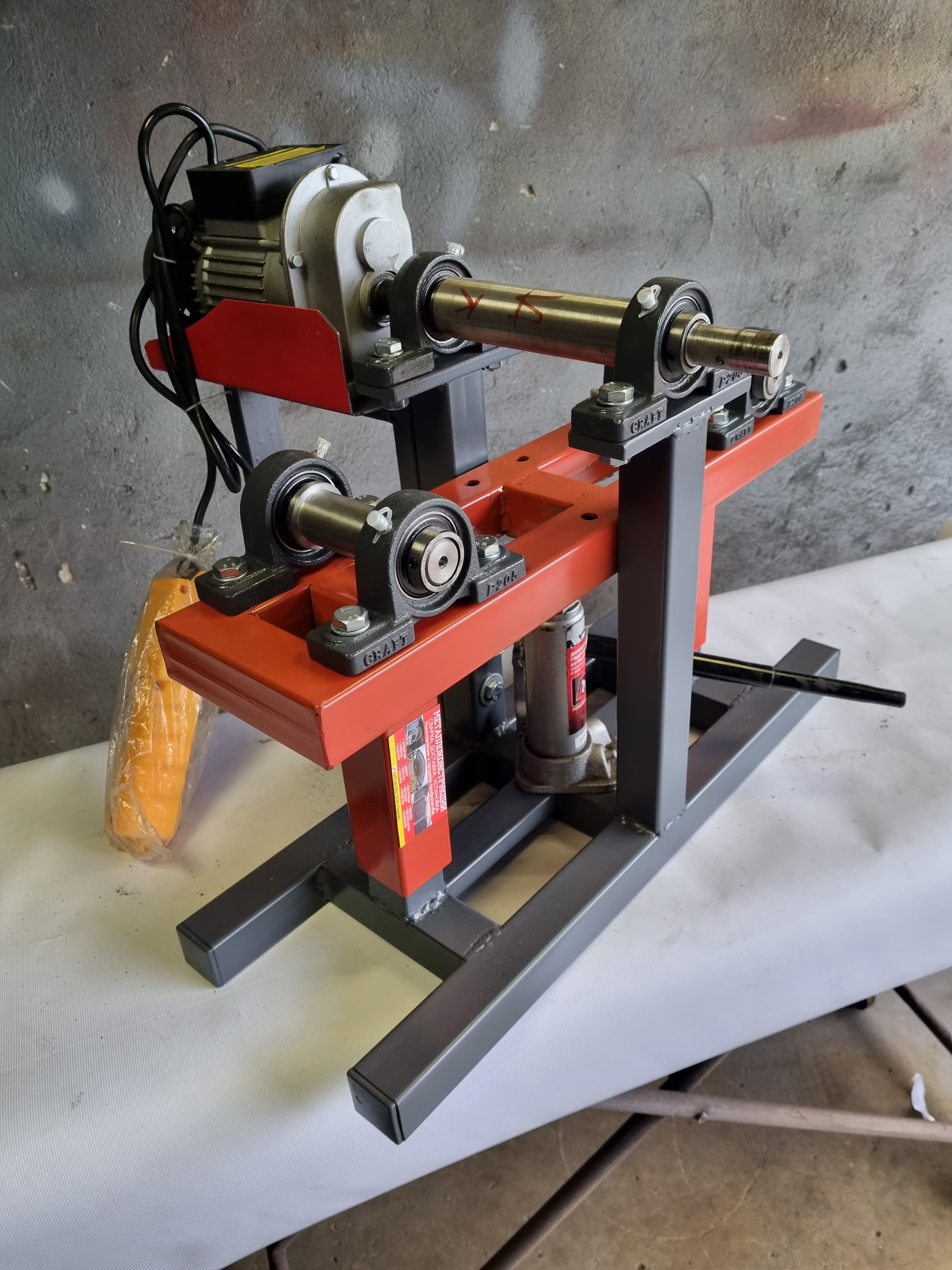

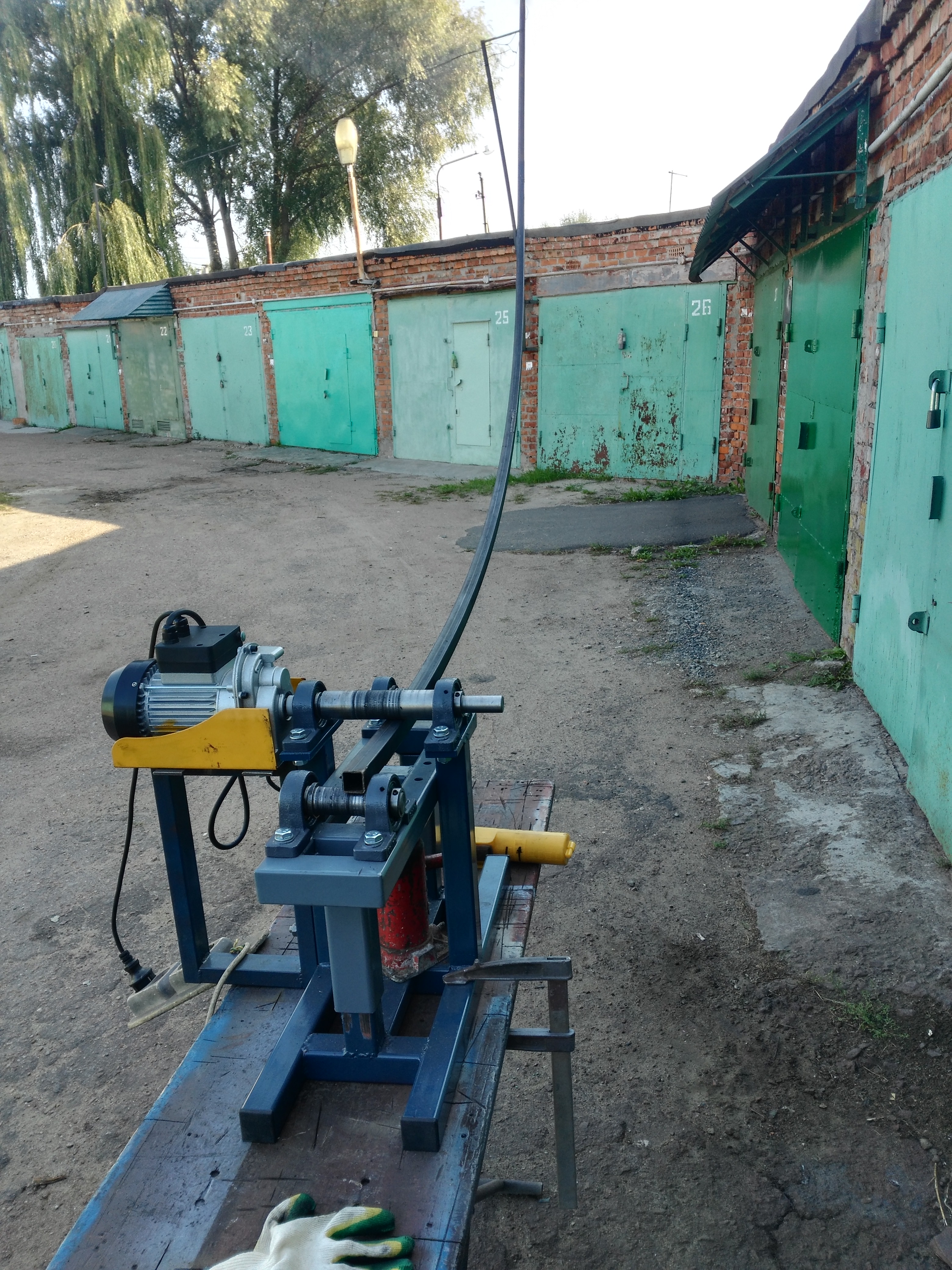

ТРУБОГИБ С ЭЛЕКТРО ПРИВОДОМ - от 900 BYN

Комплект с электроприводом.Привод 220 Вольт, 550 Вт, 1000 Вт, реверс, управление с пульта. Возможна работа как с ручным, так и с электроприводом. Любой трубогиб с ручным приводом может быть доукомплектован электроблоком.

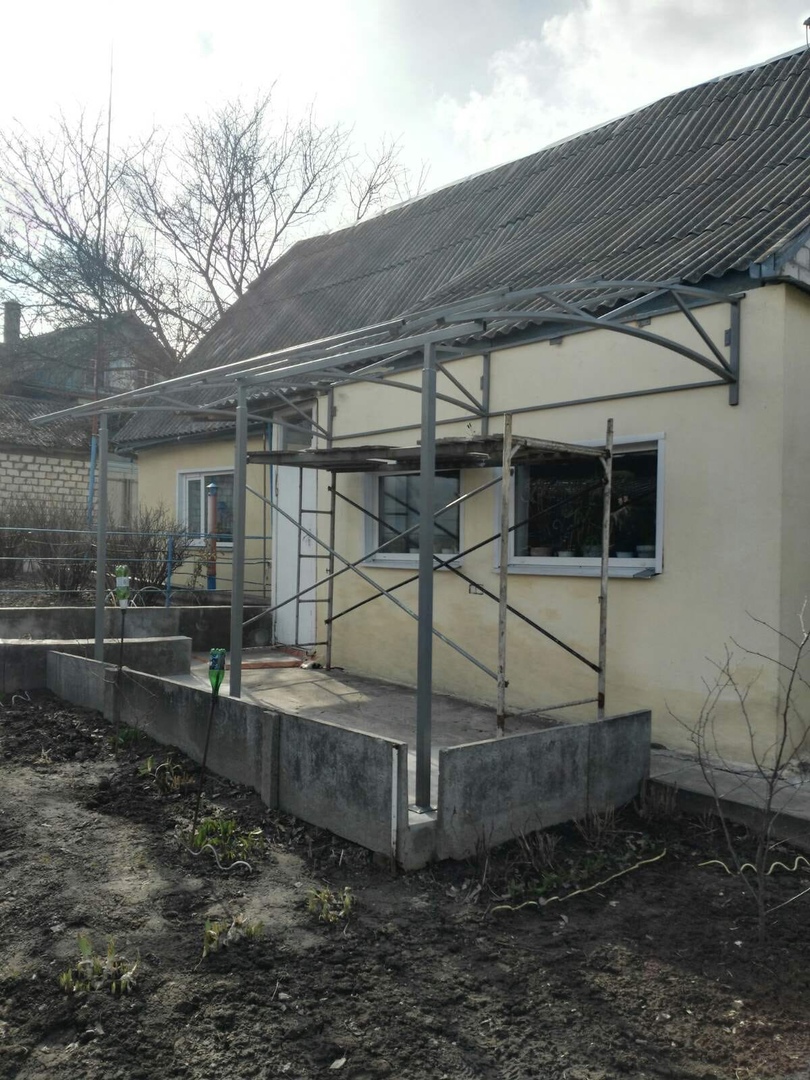

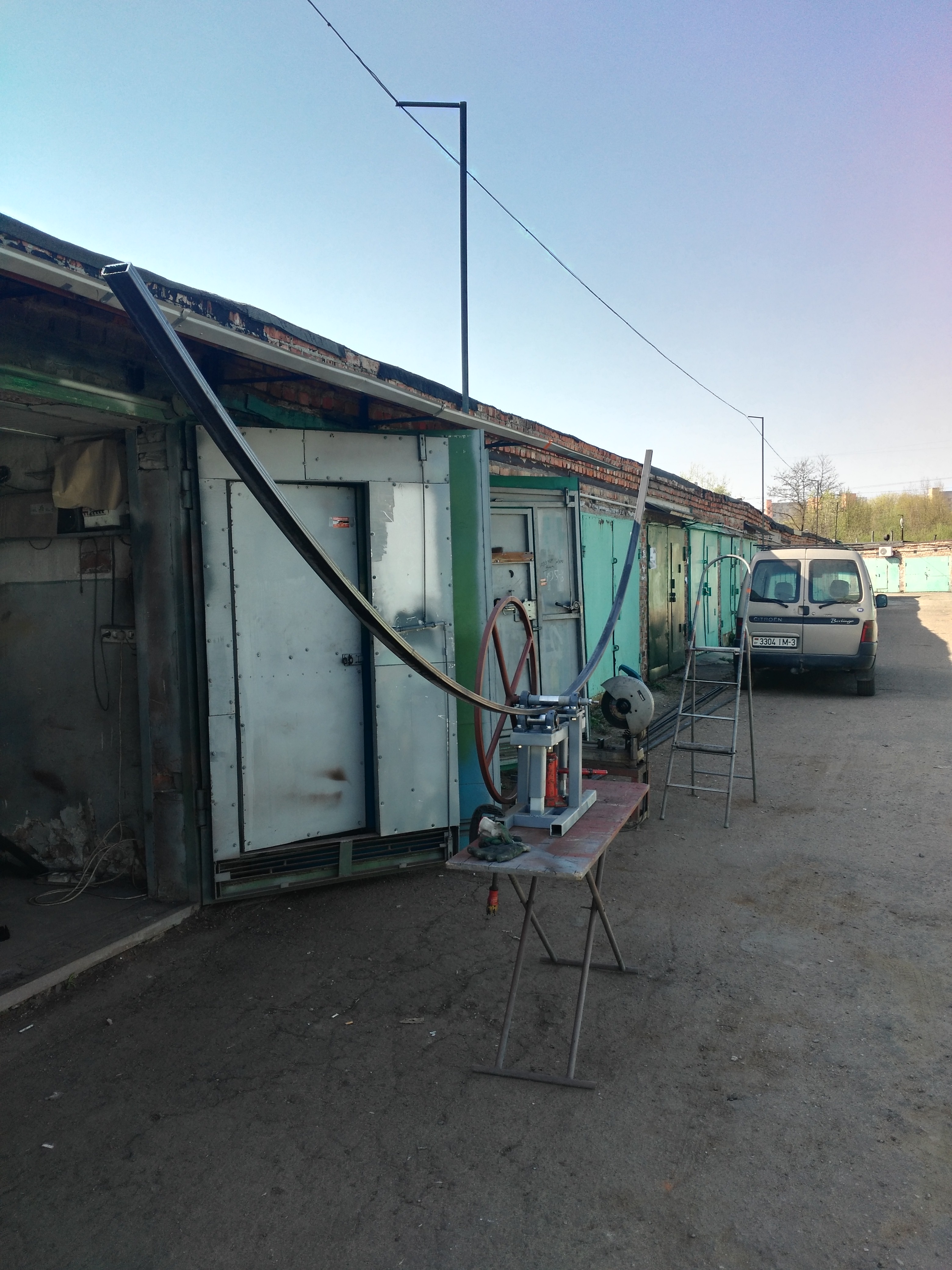

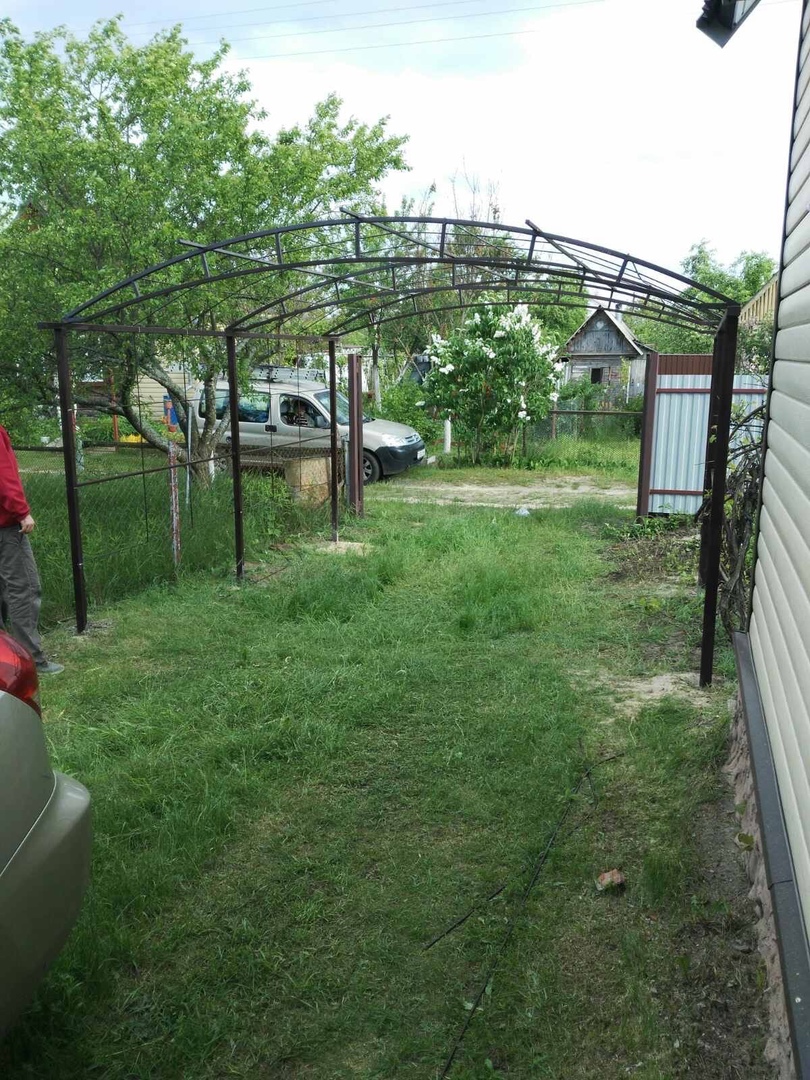

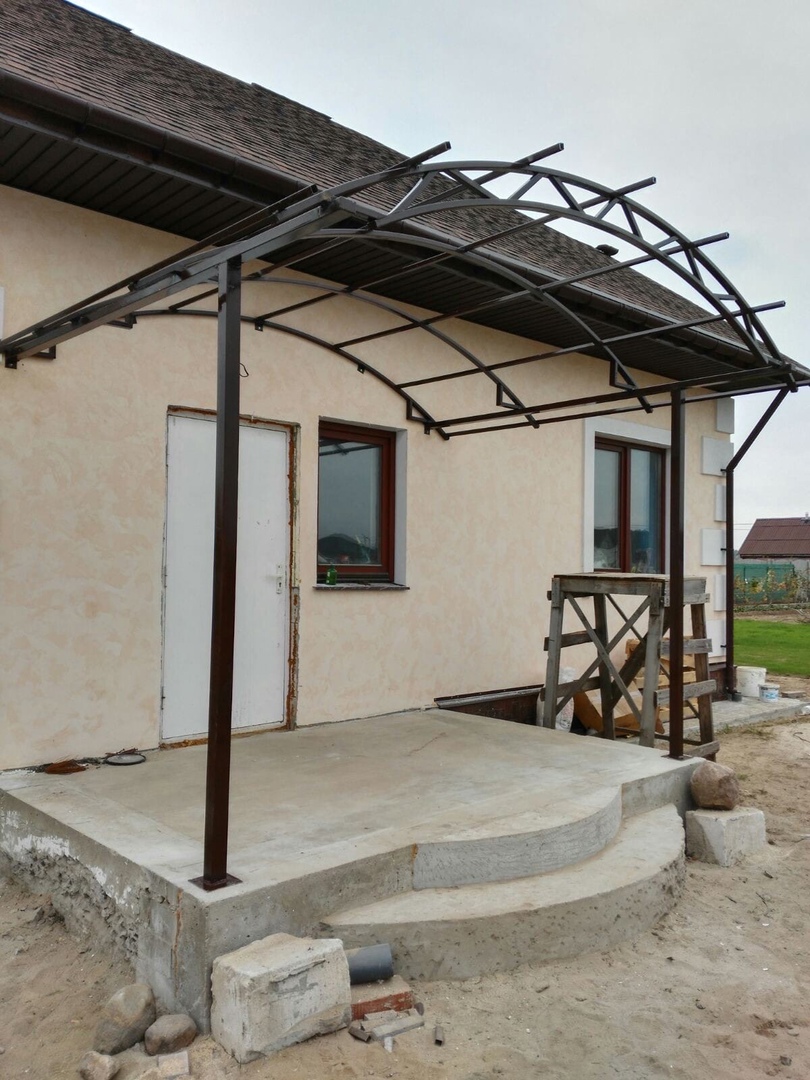

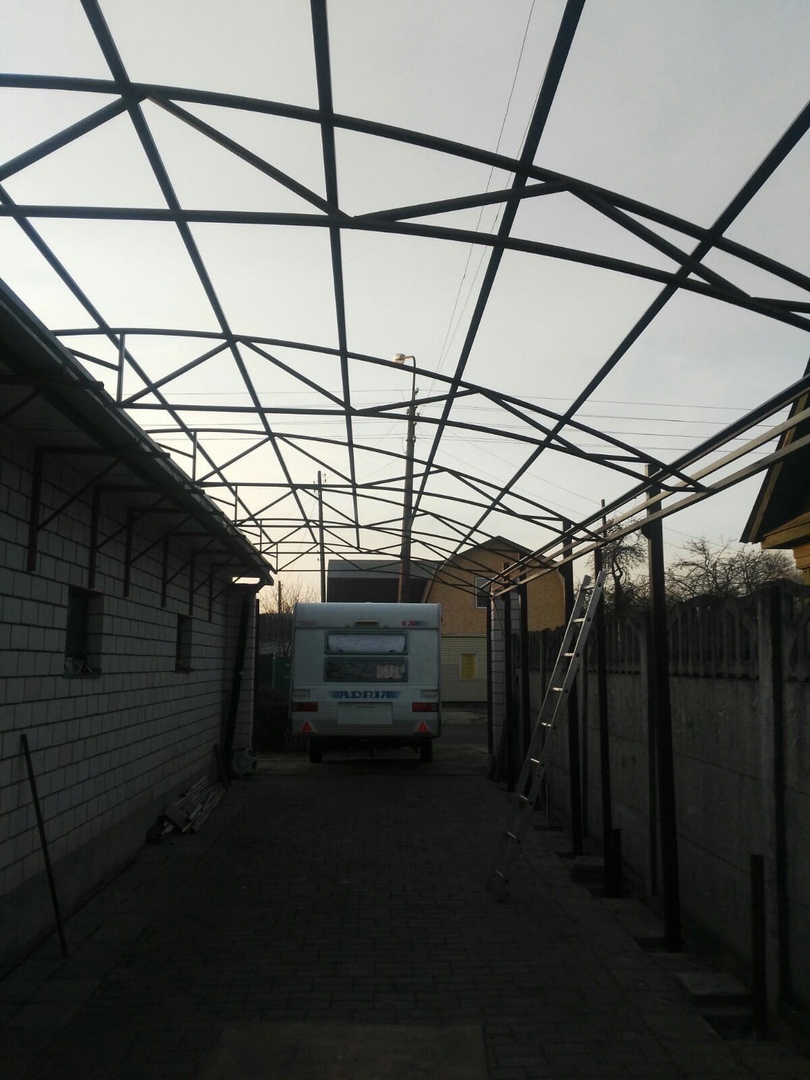

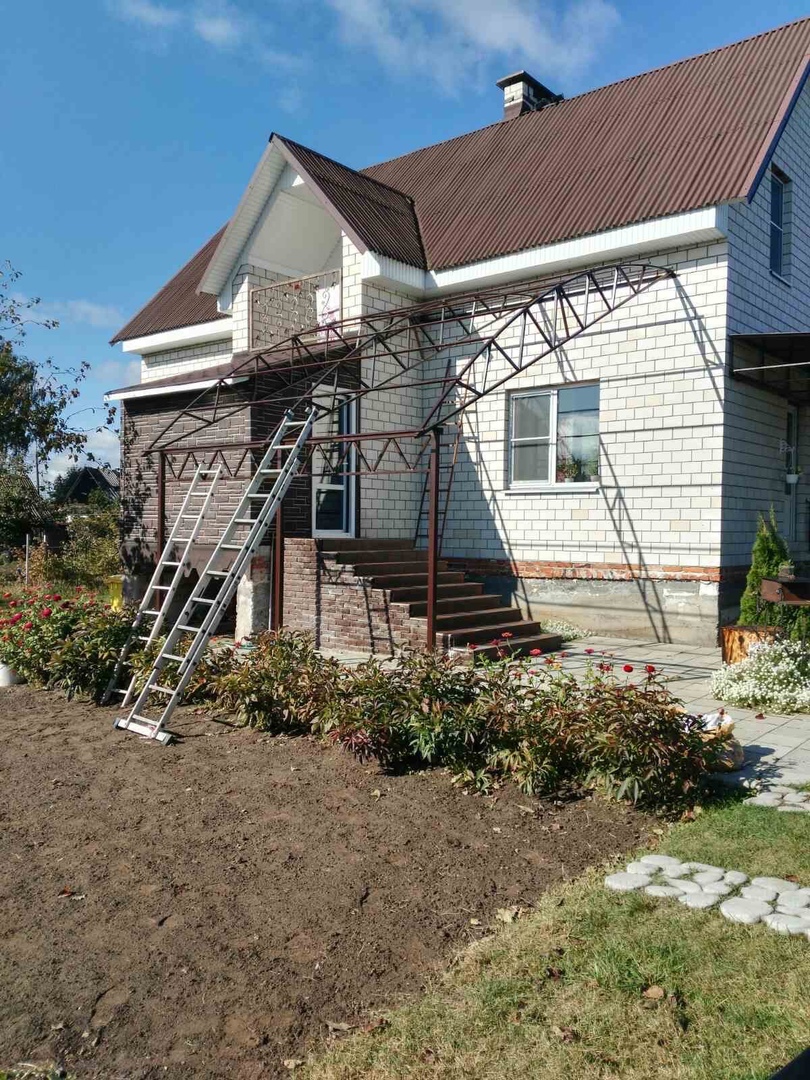

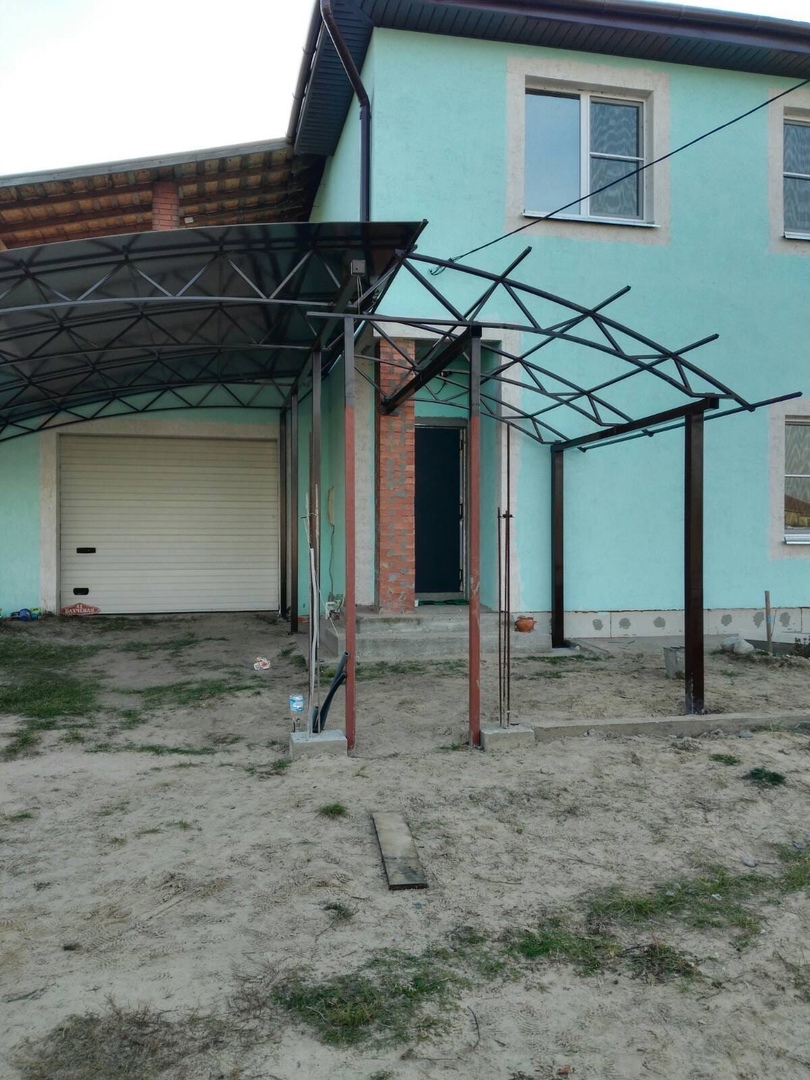

Пример работ сделанных с помощью трубогиба

Для более наглядной обзорности - нажмите на фотографию
